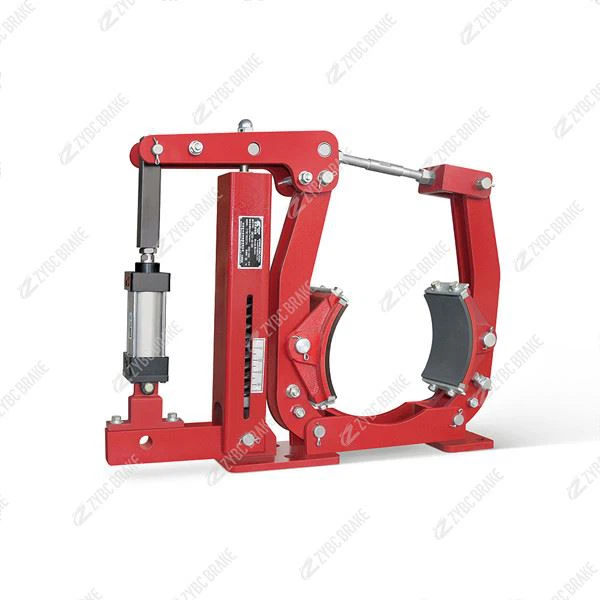

בלמי תוף פנאומטיים QW, סדרה QWZ5

יישום
● ניתן להשתמש באופן נרחב בבלמי תוף פנאומטיים מסוג QW, QWZ5 למנגנונים שונים להאטה והפסקה / בלימה של מכונות הרמה, הובלת חגורה, טיפול בנמל, מטלורגיה ובנייה המצוידות במקור פנאומטי באתר.

תכונה עיקרית
● מכשיר לאיזון מרווח נעליים משתלבים ומתקן להתאמה אוטומטית של נעליים משווים ללא הרף את אישור נעלי הנעליים משני הצדדים והופכים את ההתאמה למיותרת, תוך הימנעות לחלוטין מרפדת הבלמים בצד אחד הנצמדים לגלגל הבלם.
● נקודות ציר עיקריות מצוידות במיסוי סיכה עצמי, מה שהופך את רמת ההעברה לקושי גבוהה, אם שירות ארוך.
שימון מיותר במהלך הפעולה.
● צינור הקפיץ הסגור מגן על הקפיץ מפני נזק וזיהום.
● בטנת הבלמים הינה בעלת מבנה רכוב בכרטיס וצורה לחלוטין, אשר ניתן להחלפה קלה ומהירה.
ניתן לבחור בטנה של בלמים מחומרים שונים כמו חומר מתכת-למחצה (שאינו אסבסט) וקשה למחצה, רך (שאינו אסבסט).
● סוגים חדשים של צילינדרים אוויר מאומצים, הפועלים בצורה חדה ובעלי חיים ארוכים.
● הבלם נסגר במקרה של הפסקת חשמל (עיקרון בטוח). בלימה באמצעות כוח קפיץ. שחרור פנאומטי.

ST ANDARDS משלים
● הממדים ופרמטרי מומנט הבלימה של בלמי סדרת QW עומדים בתקן JB / T6406- 2006 ו- DIN15435, דרישות הטכנולוגיה עומדות בתקן JB / T6406.2006 (טבלה 1).
● הממדים ופרמטרי מומנט הבלימה של בלמי סדרת QWZ5 עומדים בתקן GB6333-86, דרישות הטכנולוגיה עומדות בתקן JB / T6406-2006 (טבלה 2).

תנאי פעולה
● טמפרטורת הסביבה: -20 ℃ - +50 ℃
● לחות יחסית: ≤90%
● לחץ אוויר הפעלה: 0.5-0.7Mpa
● חובת הפעלה: לסירוגין (S3- 60%, 1200 פעמים בשעה) ורציפה (S1)
● ניתן לדון בדרישות המיוחדות לפני הייצור.

ממד מתאר והתקנה

אפשרויות ואביזרים נלווים (בחירה)

● ניתן לבחירה בטנה של בלמים מחומרים שונים, כולל חצי מתכת (ללא אסבסט) קשה וקשה למחצה, רך (כולל אסבסט).
● מתגי הגבלה והתקני ניטור עבור (K1orK2).
● ידית שחרור יד (S1 או S2).
● מתג הגבלה ללבוש בטנה K3, מצויד באותות שיופיעו בלאי בטנה מגיע לגבול.
(הערה: יש להתקין מכשיר לפיצוי עצמי ביישום M).
● ללבוש מכשיר לפיצוי עצמי (M), שמגלה פיצוי עצמי אינסופי של מרווח נעליים ומומנט כאשר הבטנה נועלת.

סימן הזמנה

דוגמא להזמנה

● QW315-50
QWZ5-315 / 50-M.S1.K1. K3

נתונים טכניים וממדים של בלמי תוף עם זרי QW

● הערות: צילינדרים עם פעימות קצרות יאומצו לתפקוד ה- vilM 630 ומעלה.
● יש לשמור על גודל הסוג והמבנה הספציפיים.

נתונים טכניים ומידות של בלמי תוף של סדרות QWZ5

● הערות: צילינדרים עם פעימות קצרות יאומצו לתפקוד ה- vilM 630 ומעלה.
● יש לשמור על גודל הסוג והמבנה הספציפיים.
