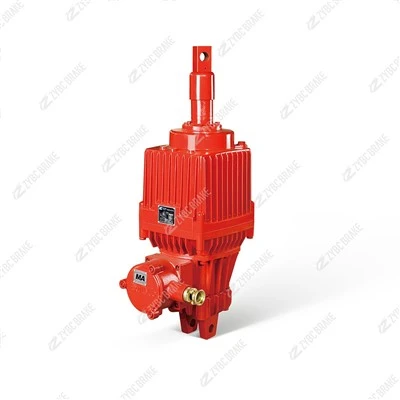

מדחף הידראולי מסדרת BEd80/12-אלקטרו מוגן-

הסדרת BEd80/12הוא קומפקטי, אמין ובטוח מהותימדחף אלקטרו-הידראולי-מוגן פיצוץמיועד להפעלה ליניארית, בעיקר במערכות בלימה תעשייתיות, במקומות מסוכנים. הוא מייצג עיצוב מודרני, טבול בשמן-שנועד במיוחד כדי למנוע הצתה בסביבות עם גזים דליקים, אדים, ערפילים או אבק בעירה.

פילוסופיית עיצוב ליבה והסמכה

סדרה זו משלבת מנגנון מדחף אלקטרו-הידראולי סטנדרטי בתוך מנגנון מוסמך מלאמארז חסין אש (Ex d). כל המבנה שלו-מתוך תיבת המסוף ועד לבית הראשי-תוכנן להכיל כל קשת פנימית, ניצוץ או פיצוץ פוטנציאליים, ומונעים ממנו להצית את האטמוספרה המסוכנת שמסביב.

תקן הגנת מפתח:הקידומת "BEd" מציינת בדרך כלל מתחם חסין להבה ("d") לפי תקנים בינלאומיים:

הוראת ATEX (האיחוד האירופי):​מוסמך עבור סביבות קטגוריה 2G (אזור 1) ו/או 2D (אזור 21).

מערכת IECEx:הסמכה מוכרת עולמית.

סימון נפוץ:Ex d IIC T4 Gb / Ex tD A21 IP66 T135 מעלות Db, המציין הגנה על אטמוספרות גז (Group IIC) ואבק (IIIB/IIIC) עם טמפרטורת פני השטח המקסימלית של 135 מעלות (T4).

עקרון הפעלה

הפעולה פועלת לפי העיקרון הקלאסי והחזק של מדחף אלקטרו-הידראולי, שהפך בטוח לאזורים מסוכנים:

עם אנרגיה, המנוע חשמלי חסין -פיצוץמתניע ומניע משאבה צנטריפוגלית.

המשאבה לוחצת את השמן ההידראולי המצוי בתוך גוף הדחף האטום.

לחץ זה פועל על בוכנה, וגורם לה להתרחב באופן ליניארי כנגד כוח קפיץ (לעתים קרובות חיצוני למדחף, במכלול הבלמים).

הרחבה זו בדרך כללמשחרר קפיץ-מופעל, כשל-בלם בטוח.

כאשר החשמל מופסק, הלחץ יורד, וקפיץ החזרה של הבלם (או קפיץ פנימי) מאלץ את הבוכנה להיסוג, תוך הפעלת הבלם באופן אוטומטי ובטוח. זֶהכישלון-קפיץ בטוח-החזרה היא קריטית לבטיחות באזורים מסוכנים.

מאפיינים ומפרטים עיקריים

מארז חסין להבה ואבק-הצתה-:​הבית הראשי ותא המסוף הם יציקות קשוחות עם אוגנים מעובדים במדויק ("נתיבי להבה") המקררים את כל הגזים הבורחים מפיצוץ פנימי מתחת לטמפרטורת ההצתה של האטמוספרה החיצונית.

כוח קומפקטי:ה"80"בכינוי מתייחס בדרך כלל לדחף נומינלי של800 ניוטון (N)או כ-80 ק"ג, מה שהופך אותו מתאים לבלמים תעשייתיים-בינוניים עד-כבדים.

שבץ הפעלה ארוך:ה"/12" מציין מהלך בוכנה סטנדרטי של120 מ"מ, מספק תנועה משמעותית לבלמים עם מרווחי אוויר גדולים.

אמינות טבולה בשמן{{0}:כל החלקים הנעים (רוטור מנוע, משאבה) פועלים באמבט של שמן הידראולי. זה מבטיח:

שימון וקירור רציפים.

בלאי ותחזוקה מופחתים.

פעולה שקטה וחלקה יותר.

פיזור יעיל של חום המנוע, מסייע בעמידה בדרישות דרגת הטמפרטורה (T4).

בנייה חזקה:​ בית- כבד מברזל יצוק או מסגסוגת אלומיניום מספק חוזק מכני ועמידות בפני קורוזיה עבור סביבות תעשייתיות קשות.

עיצוב משולב:​ יחידה-עצמאית הדורשת רק חיבור חשמלי וחיבור מכני לידית הבלם, מה שמפשט את ההתקנה באזורי Ex.

נתונים טכניים אופייניים

דחף מדורג:~800 N (בלחץ שצוין)

שָׁבָץ:120 מ"מ

מָנוֹעַ:Ex d IIC T4 מדורג, בדרך כלל תלת פאזי, 0.37 קילוואט - 0.55 קילוואט, עבור מתחים כמו 380V, 415V, 50/60 הרץ.

מחזור עבודה:מיועד לשימוש תכוף, לרוב עם מחזור עבודה של 60% ומעלה.

הגנה מפני כניסה:​מינימום IP66 (אטום- לאבק ומוגן מפני סילוני מים חזקים).

טמפרטורת סביבה:​ מתאים לטווחים תעשייתיים סטנדרטיים, למשל, -20 מעלות עד +40 מעלות .

יישומים ראשיים

זה כןאַך וְרַקנפרס באזורים מסוכנים (אזורים 1, 2, 21, 22)להפעיל בטיחות-בלמים קריטיים ב:

מנופי עילי ומנופי גגבבתי זיקוק לנפט, מפעלים כימיים, חנויות צבע ומתקנים פרמצבטיים.

מערכות מסועיםבמעליות תבואה, מפעלי טיפול בפחם וייצור דשנים (מפגעי אבק).

מנופים וכננותבכרייה (בהם עשוי להיות אבק/גז נפץ) ובפלטפורמות ימיות.

מכונות עיבודבאזורים המסווגים עקב שחרור ממסים או גזים דליקים.

יתרונות

תאימות של אזור מסוכן:מאפשר הפעלה מכנית בטוחה כאשר מכשירים חשמליים סטנדרטיים מהווים סכנת פיצוץ.

טכנולוגיה מוכחת ואמינה:​ מבוסס על עיצוב הדחף הפשוט והעמיד-שמן עם היסטוריית שירות ארוכה.

בטיחות אינהרנטית:​פונקציית החזרת הכשל-safe spring- נשמרת והיא חשובה ביותר לבטיחות תפעולית באזורי Ex.

תחזוקה נמוכה:​ עיצוב אמבטיית השמן-מצריך התערבות מינימלית-רק בדיקות תקופתיות של מפלס השמן בפעולה רגילה.

תַקצִיר

המדחף הידראולי מסדרת BEd80/12-אלקטרו מוגן-​ הוא מפעיל בטיחותי-יעודי. הוא מספק דחף חזק של 800N עם מהלך של 120 מ"מ דרך מארז מאושר נגד אש, מה שהופך אותו למרכיב מפתח לבלימה אמינה ובטוחה באווירה נפיצה. העיצוב שלו נותן עדיפות לבטיחות פנימית, עמידות ועמידה בתקני הגנה- בינלאומיים נגד פיצוץ עבור טיפול בחומרים וציוד תהליכי בתעשיות בסיכון גבוה-.
