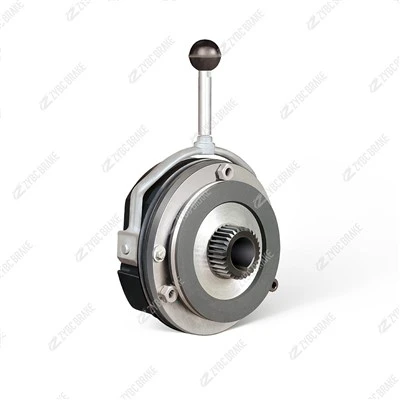

DJPZ-04 בלם דיסק מנוע|4N·m, Ø100mm, DC Fail Safe,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 מנוע דיסק בלם כשל-בטוח, קפיץ-מופעל - כיבוי=בלם מופעל. סגור בדרך כלל. קפיץ דיסק טבעתי (בלוויל) מחזיק מומנט בלימה; סליל DC רק לשחרור. האפלה / עצירת חירום / ניתוק אנרגיה של המנוע ← קפיץ מהדק את הדיסק פנימה<10 ms . Prevents load runaway the instant...
תיאור
בלם דיסק מנוע DJPZ-04
כשל-בטוח, קפיץ-מופעל - כיבוי=בלם מופעל.סגור בדרך כלל. קפיץ דיסק טבעתי (בלוויל) מחזיק מומנט בלימה; סליל DC רק לשחרור. האפלה / עצירת חירום / מנוע -להפעיל → קפיץ מהדק את הדיסק פנימה<10 ms. מונע בריחת עומס הכוח מיידי נעלם.
4 ננומטר בחבילה Ø100 - אפס גב.DJPZ-04 מספק4 N·mמומנט מדורג על דיסק חיכוך Ø100 קומפקטי, המותקן ישירות על פעמון קצה המנוע. אין מרווח, אין משחק - אחיזה מדויקת עבור יישומי סרוו ומפעילים.
מנוע-עיצוב משולב - חוסך מקום וצימוד.מותקן על קצה-המונע של המנוע באמצעות שקע מרכז + עיגול בורג. חולק את גל המנוע, ללא צימוד נוסף, ללא מסגרת בלם נפרדת. הדרך היעילה ביותר-להוספת בלם אחיזה למנוע גיר.
תיאור מוצרים
הDJPZ-04הוא אקפיץ-מופעל, בלם דיסק משוחרר-DCנבנה כדי להבריג ישירות עלללא-קצה של מנועים חשמליים קטנים-עד-בינוניים. "DJ"=מנוע- השתמש בבלם, "PZ"=סוג דיסק, "04"=מידה 04 בסדרה (0.4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
זה ההפילוסופיה ההולכת וגוברת הפוכהמכל בלם בהרכב שלנו למעלה:
YW / QW / TJ2 / JZ / MWZ / ZWZA= בלמים עצמאיים המורכבים על מוט, תוף או מסגרת (תעשייה כבדה).
DCPZ-300= בלם דיסק קליפר להידוק/אחיזה (לוח Ø300, עבודה-החזק ללא לוגיקה).
DJPZ-04 = בלם NC משולב עם-קצה-פעמון-קומפקטיעבור מנועי מיקרו גיר, מנועי סרוו, רכזות AGV, מפעילים (Ø100, כשל-בטוח).
יישומים אופייניים:
מיקרו ובינונימנועי הילוכים- החזקה ועצירת חירום
מנועי סרוו ומנועי צעד- מניעת נפילת ציר Z-
צילינדרים חשמליים / מפעילים ליניאריים- אחיזת מיקום מדויקת
רכזות גלגל AGV ו-AMR- בלם חניה ובלם בטיחות
מכשירים רפואיים- הרמת מטופל, נעילת דלתות הדמיה
רובוטיקה- בלם מפרק, בטיחות רובוט שיתופי
אריזה ושינועמיקום אינדקס -
מפרט טכני
| דֶגֶם | DJPZ-04(סדרה: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| סוג בלם | סגור בדרך כלל, קפיץ-מופעל, שחרור אלקטרומגנט DC |
| מומנט בלימה מדורג | 4 N·m(±10%, נקבע על ידי טעינת קפיץ דיסק) |
| קוטר דיסק חיכוך | Ø100 מ"מ |
| זמן שחרור (תגובה). | <10 ms(טיפוסי 5-8 אלפיות השנייה במתח נקוב) |
| זמן אירוסין | <15 ms (spring apply, fail-safe) |
| מתח סליל | DC24Vסטנדרטי / DC110V / DC220V אופציונלי |
| זרם סליל | Inrush ~2A / החזקה ~0.02A (עם חסכן) |
| חוֹבָה | S1 אחיזה רציפה; פחות או שווה ל-720 מחזורים/שעה לסירוגין |
| מחלקת בידוד | F (155 מעלות) |
| מחלקת הגנה | IP54 (IP65 אופציונלי עם כיסוי אטום) |
| תְגוּבָה חֲרִיפָה | אפס (מהדק חיכוך-מיושם בקפיץ) |
| טמפ' סביבה | -20 מעלות עד +55 מעלות (סטנדרטי); אפשרות -40 מעלות לטמפ' נמוכה |
| הַרכָּבָה | קצה מנוע-פעמון: שקע מרכז + מעגל בורג (ממד לפי שרטוט DJPZ-04) |
| אפשרויות | ידית שחרור ידנית, מתג מיקרו-(פתוח/סגור), כיסוי IP65, סליל Ex d, ערכת טמפ' נמוכה-, מתח מותאם אישית |
| תקנים | התייחסות JB/T; תואם RoHS; זמין תיעוד בסגנון CE- |
