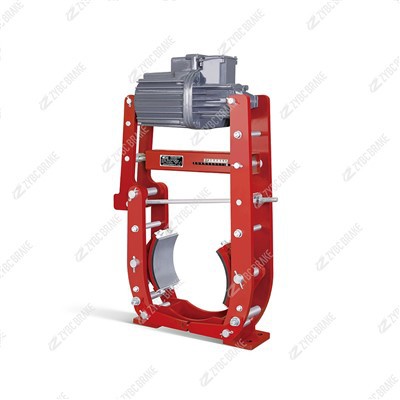

YW-L250/E30 אלקטרו-בלם תוף הידראולי
בלם תוף הידראולי מסדרת YW-L250/E30-הוא מכשיר בלימה קומפקטי וסטנדרטי המותאם לציוד תעשייתי בעומס בינוני- עם שטח התקנה מוגבל. הוא משתלב באופן בלעדי עם הדחף האלקטרו-הידראולי ED30/5 (תואם לתקן DIN15430) ומתאים ל...
תיאור
הבלם תוף הידראולי מסדרת YW-L250/E30-הוא מכשיר בלימה קומפקטי וסטנדרטי המותאם לציוד תעשייתי-בינוני עם שטח התקנה מוגבל. זה משתלב באופן בלעדי עםמדחף ED30/5 אלקטרו-הידראולי(תואם לתקן DIN15430) ועומד בוJB/T6406-2006(מידות חיבור) וDIN15435(פרמטרים של מומנט בלימה). יתרונות הליבה שלו כוללים עיצוב -חסכון במקום, פיצוי בלאי אוטומטי ובטנות שאינן-אסבסט, מה שהופך אותו לאידיאלי עבור סביבות לא-נפיצות כמו הרמה, העמסת נמלים, ציוד מתכות ומכונות בנייה-במיוחד בתרחישים שבהם YW, YWZ9, או YWZ4 סדרות לא יכולות להתאים.
מפרט טכני ליבה
| פָּרָמֶטֶר | ערך סטנדרטי | הערות |
|---|---|---|
| קוטר תוף מדורג | 250 מ"מ | תואם למפרטי תוף של ציוד-בינוני |
| מומנט בלימה מדורג | 380 N·m | תואם ל-DIN15435; מתכוונן באמצעות דחף מדחף ED30/5 |
| דגם דחף תואם | ED30/5 | 3-פאזי AC 380V/50Hz, דחף מדורג בהתאם לסדרת E30 |
| מרווח נעלי בלמים | מאוזן אוטומטית | נשמר על ידי מנגנון פיצוי הבלאי של ציר המטוטלת הראשי |
| חומר ריפוד חיכוך | מרוכב לא-אסבסט | ירוק וידידותי-לסביבה; דהיית חום נמוכה, מקדם חיכוך גדול או שווה ל-0.38 |
| מחלקת הגנה | IP54 | עמיד בפני אבק ועמיד במים-, ניתן להתאמה ללחות בית המלאכה (פחות או שווה ל-90%) |
| תנאי עבודה | - טמפרטורת סביבה: -20 מעלות -+40 מעלות - גובה: פחות או שווה ל-1000 מטר- מחזור עבודה: S3-60% (פעולה לסירוגין) | אין גזים דליקים, נפיצים או מאכלים |
| מידות התקנת מפתח (מ"מ) | Drum 适配直径 250,连接尺寸符合 JB/T6406-2006 | מבנה קומפקטי עבור חללי התקנה צרים |
| משקל (ללא מדחף) | 61 ק"ג | קל יותר מסדרת YWZ4 של אותו מומנט, חוסך עומס הרכבה |
תכונות מבניות ופונקציונליות מפתח
מקום-חוסך עיצוב קומפקטימותאם לתרחישים עם שטח התקנה מוגבל (כאשר סדרות YW/YWZ9/YWZ4 אינן תואמות). הפריסה המשולבת של גוף הבלמים וממשק המדחף מפחיתה את טביעת הרגל הכוללת בכ-30% בהשוואה לבלמי תוף קונבנציונליים, מה שהופך אותו למתאים עבור מנופים קטנים, מסועים קומפקטיים ומכונות נמלים צרות-.
מנגנון פיצוי בלאי אוטומטיציר המטוטלת הראשי מצויד ב-מכשיר פיצוי אוטומטי. מכיוון שהבטנה שאינה-מתבלה אסבסט במהלך השימוש, המנגנון מתאים באופן דינמי את מיקום נעל הבלמים כדי לשמור על מרווח-תוף נעל יציב (אין צורך בהתאמה ידנית). זה מבטיח מומנט בלימה עקבי ומאריך את הזמן בין מחזורי תחזוקה.
ביטנות אסבסט-ידידותיות לסביבה-מאמצת ציפוי חיכוך לא-אסבסט העומד בתקנים סביבתיים-ללא חומרים מזיקים (למשל, אסבסט) ופליטת אבק נמוכה. לבטנות יש גם עמידות בפני שחיקה (חיי שירות גדולים או שווה ל-3000 שעות עבודה בתנאים סטנדרטיים) וביצועי חיכוך יציבים בטמפרטורות גבוהות (דהייה פחות או שווה ל-15% ב-200 מעלות).
התקני נסיגה אופציונליים עבור צדדיותתומך בהתקנה של התקני נסיגה נוספים (למשל, ידיות שחרור ידניות, מחזירי חירום) לפי צרכי המשתמש. לדוגמה, פונקציית השחרור הידני מאפשרת הזזת ציוד ידנית במהלך הפסקת חשמל או תחזוקה, ומשפרת את הגמישות התפעולית.
עקרון עבודה (שחרור-אלקטרו הידראולי + בלימת קפיצים)
בהתאם להיגיון הפונקציונלי של הבלמים מסדרת YW (סיכומים 2, 4, 6), ה-YW-L250/E30 פועל ב-"כוח-בשחרור, כיבוי-בלימה"מצב:
שחרור הפעלה-(פעולת ציוד)כאשר מערכת הבקרה מספקת חשמל למדחף ED30/5, המנוע שלו מניע את המשאבה הצנטריפוגלית הפנימית ליצירת לחץ הידראולי. שמן בלחץ גבוה- דוחף את מוט הדחיפה של המדחף כדי להאריך אותו, שפועל על מנגנון ידית הבלם. הידית מתגברת על כוח ההידוק הקדום- של קפיץ הבלימה, ומניעה את שתי זרועות הבלמים להתנדנד החוצה. הבטנות שאינן-אזבסט נפרדות מהתוף בקוטר 250 מ"מ-, והבלם משוחרר-מה שמאפשר לציוד לפעול כרגיל.
כיבוי-בלימה (עצירת ציוד/חירום)כאשר הציוד צריך להפסיק או מאבד כוח, המדחף מאבד לחץ הידראולי. קפיץ הבלימה חוזר מיד, מושך את זרועות הבלמים כדי להתנדנד פנימה. בטנות החיכוך מהדקות את התוף המסתובב בחוזקה, וממירות את האנרגיה הקינטית של הציוד לחום (המתפזר לאוויר) באמצעות חיכוך. מומנט הבלימה המדורג של 380 ננומטר מאט במהירות את התוף, ומבטיח עצירה יציבה. במהלך תהליך זה, מנגנון פיצוי הבלאי האוטומטי מתאים את מיקום הבטנה בזמן אמת כדי למנוע אובדן מומנט עקב בלאי.
יישומים טיפוסיים (מיושרים עם YW-L Series תרחישים)
בהתבסס על סיכומים 1 ו-5, YW-L250/E30 נמצא בשימוש נרחב בתרחישים הבאים:
ציוד הרמה והובלה
עגורני גשר-קטנים, עגורני זרוע ומונפים חשמליים (במיוחד כאלו עם מרווחי קורות צרים). הוא מספק האטה ובלימת חניה עבור מנגנון ההרמה, ומבטיח השעיה בטוחה של מטענים.
עגלות העברת חומרי סדנה ורכבי מסילה-מודרכים (RGV) עם שטח תחתון מוגבל-העיצוב הקומפקטי שלהם משתלב בקלות באזורי הרכבה צרים.
מכונות נמל וטעינה
מעמיסים נמלים קטנים, ציוד עזר לערמת מכולות והנעות קצה של מסוע. הוא מסתגל לסביבת הנמל המאובקת והלחה (הגנה IP54) ומבטיח בלימה יציבה במהלך טעינת/פריקת חומר.
מכונות מתכות ומכונות בנייה
ציוד עזר מתכתי (למשל, עגלות טעינה של תנורי פיצוץ, מזינים קטנים של טחנת גלגול) הדורש עמידות בטמפרטורה- גבוהה (ביצועים יציבים בטמפרטורת הסביבה של פחות או שווה ל-40 מעלות).
מנופי מגדלים קטנים ומערבלי בטון לאתרי בנייה-של ציפוי ללא-אסבסט מונעים זיהום סביבתי באתרי בנייה, ועומדים בדרישות הבנייה הירוקה.
הנחיות התקנה ותחזוקה
נקודות מפתח להתקנה
יישור ממדים: עקוב אחר JB/T6406-2006 כדי ליישר את חורי ההרכבה של הבלם עם ממשק הציוד. ודא שקוטר התוף הוא בדיוק 250 מ"מ (אי התאמה יגרום לבלאי לא אחיד של הבטנה).
התאמת דחף: התקן את המדחף ED30/5 בצורה אנכית, וודא שמוט הדחיפה שלו קואקסיאלי עם נקודת הפעלת הכוח של ידית הבלם (סטייה רוחבית קטנה מ-1 מ"מ או שווה ל-1 מ"מ) כדי למנוע חסימת ידית.
בדיקת אישור: לאחר ההתקנה, הפעל/כבה את המדחף 2-3 פעמים כדי להפעיל את מנגנון הפיצוי האוטומטי. השתמש במד מישוש כדי לאשר את -מרווח התוף של הנעל הוא 0.8-1.2 מ"מ (אין צורך בכוונון ידני).
