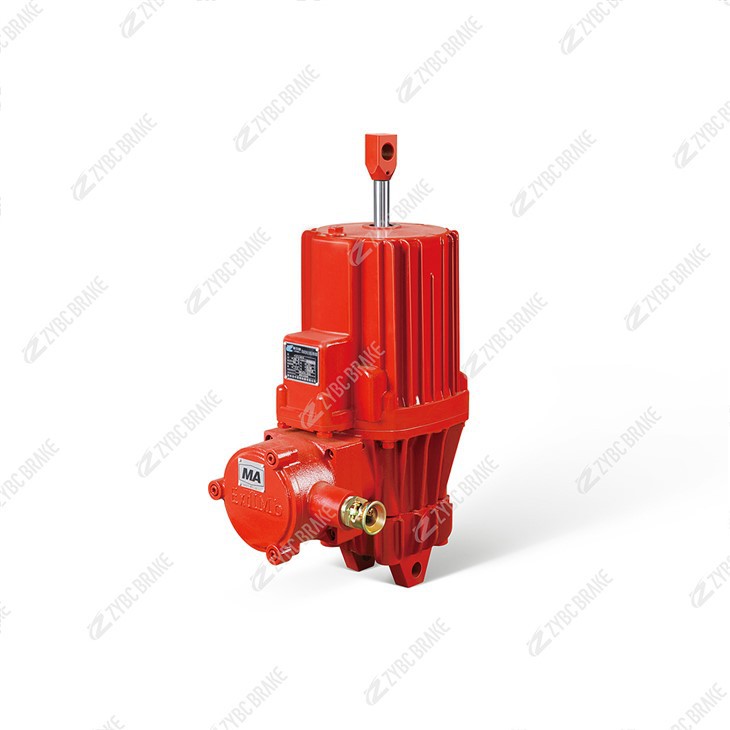

מדחפים הידראוליים מסדרת BEd באיכות גבוהה-מוגנים אלקטרו-





2. עקרון עבודה

סדרת BEd פועלת על אעקרון ההמרה האלקטרו-הידראולית אטומה, זהה לסדרת ה-ED הסטנדרטית אך עם אמצעים משופרים של חסינות פיצוץ- כדי להכיל ניצוצות פנימיים או חום. מחזור העבודה שלו כולל שלושה מצבי מפתח:

2.1 1. יצירת דחף (שחרור בלם/שילוב מצמד)

כאשר מופעל, המנוע החשמלי חסין התפוצצות-(ששוכן במארז חסין להבה) מניע משאבת גלגלי שיניים/שבשבת משולבת. המשאבה שואבת שמן הידראולי מהמאגר הפנימי האטום ומלחיצה אותו (8-16 MPa, תלוי בדגם-).

שמן בלחץ זורם לתוך-גליל הידראולי יחיד, דוחף את הבוכנה ואת מוט הפלט המצופה בכרום- החוצה. זה יוצר דחף ליניארי (500–12,500 N) כדי להפעיל את בלם/מצמד המטרה-מתגבר על מתח הקפיץ כדי לשחרר בלמים או להפעיל מצמדים.

2.2 2. שימור דחף (פעולה מתמשכת)

ברגע שמוט הפלט מגיע למכה המקסימלית (50-200 מ"מ), שסתום שחרור לחץ מסיט את עודפי השמן בחזרה למאגר. זה שומר על לחץ צילינדר יציב, שומר על הבלם משוחרר (או המצמד מחובר) מבלי להעמיס על המנוע-קריטי למכונות-מתמשכות כמו מסועי מוקשים 24/7.

2.3 3. הפסקת דחף (חירום/איפוס)

במקרה של אובדן חשמל, דליפות מערכת או השבתות חירום, המנוע והמשאבה עוצרים מיד. הלחץ ההידראולי מתפוגג, וקפיצי החזרה של הבלם (או כוח האיפוס של המצמד) דוחפים את מוט הפלט לאחור. השמן זורם בחזרה למאגר, מה שמאפשר לבלם להתחבר (או להתנתק מהמצמד) ולאבטח את המכונות.

המארז חסין הלהבות מכיל ניצוצות פנימיים פוטנציאליים או התחממות יתר, ומונע הצתה של גזים/אבק דליקים חיצוניים.

3. מבנה ליבה ופיצוץ-רכיבים מוגנים

סדרת BEd כוללת עיצוב קשיח,-בטוח לפיצוץ עם חמש תת-מערכות קריטיות, כולן תואמות לתקנים מחמירים של אזורים מסוכנים:-

3.1 1. מנוע חשמלי חסין בעירה (כניסת חשמל)

מנוע אינדוקציה AC תלת-פאזי עםExd I Mb/Exd IIB T4 Ga סימני הוכחה לפיצוץ-(תואם לתקני GB 3836-2010 ו-ATEX/IECex). זה מתאים ל:

מכרות פחם תת-קרקעיים: Exd I Mb עבור סביבות עשירות במתאן-.

תעשיות-מעל הקרקע: Exd IIB T4 Ga עבור אזורי גז נפץ Class IIB (למשל, פטרוכימיקלים, אחסון גז) עם דרגת טמפרטורה T4 (פחות או שווה ל-135 מעלות).

הספק המנוע נע בין 0.37-7.5 קילוואט, עם אפשרויות מתח כפולות (380V/660V, 660V/1140V AC, 50Hz) כדי להתאים למערכות כוח מכרה/פטרוכימיות. מעמד בידוד הואכיתה ו'(עמידות בחום של עד 155 מעלות ) לסבילות- לטמפרטורה גבוהה.

3.2 2. יחידת כוח הידראולית אטומה (המרת אנרגיה)

פיצוץ-משאבה בטוחה: משאבת גלגלי שיניים-נמוכה (עבור פחות או שווה ל-12 MPa) או משאבת שבשבת (עבור 12–16 MPa) עם חומרים לא-מציצים (למשל, גלגלי שיניים מסגסוגת-נחושת) כדי למנוע ניצוצות-שמקורם בחיכוך. הוא סגור לחלוטין בתוך הדיור חסין הלהבות.

מאגר אטום: מאגר פלדה (קיבולת: 0.5–5 ליטר) עם מכסה אטום ושסתום נשימה חסין להבה. הוא מונע דליפת שמן וחוסם כניסת גזים דליקים חיצוניים למערכת ההידראולית.

שסתומי בטיחות בלחץ: שסתום הקלה (להגבלת הלחץ המרבי) ושסתום הסימון (למניעת זרימת שמן חזרה) - שניהם עם אטמים מוגנים-לפיצוץ כדי לשמור על שלמות המארז.

3.3 3. גליל הידראולי כבד-(כוח פלט)

צילינדר אחד-פועל עם אמוט פלט מצופה בכרום קשיח-(קוטר: 20–60 מ"מ) לעמידות בפני קורוזיה והפחתת בלאי. קדח הצילינדר (40-125 מ"מ) והמהלך (50-200 מ"מ) מותאמים לדרישות דחף כבדות.

חותמות-גבוהות: אטמי פלואורופולימר (FKM) (סטנדרטי) עמידים בפני דליפת שמן וסובלים לטמפרטורות מ-20 מעלות עד 120 מעלות, מתאימים לסביבות פטרוכימיות חמות או מכרות.

3.4 4. מארז חסין בעירה (ליבת בטיחות)

בית פלדה יצוק/אלומיניום: מארז חזק עם חיבורים חסיני להבה (רווח קטן מ-0.15 מ"מ או שווה ל-0.15 מ"מ) המתקררים ומכילים פיצוצים פנימיים, ומונעים התפשטות להבה לאטמוספרות נפיצות חיצוניות.

הגנה IP65: המתחם אטום- לאבק ועמיד בפני- מים, מגן על רכיבים פנימיים מפני אבק מוקשים, דליפות פטרוכימיות או גשם- קריטי לשימוש חיצוני/תת-קרקעי.

בלוטות כבלים חסינות פיצוץ{{0}: כניסות כבלים אטומות (תואמות לכבלים משוריינים) מונעות חדירת גז ומבטיחות שאין ניצוצות בריחת דרך יציאות החיווט.

3.5 5. רכיבי התקנה והתאמה

הרכבה אוניברסלית: בסיס אוגן מסתובב (התאמה של 90 מעלות) וראש מוט מסתובב ב-360 מעלות מאפשרים התקנה אנכית, אופקית או משופעת, תוך התאמה לחללים מצומצמים במנוף מכרות או במשאבות פטרוכימיות.

ציפוי נגד-קורוזיה: משטחים חיצוניים מצופים בשרף אפוקסי (עובי 100 מיקרומטר) כדי לעמוד בפני מי מכרות, אדים כימיים ותרסיס מלח (עבור אתרים פטרוכימיים מהחוף).

4. תכונות ויתרונות מרכזיים

סדרת BEd בולטת בהגנה מפני פיצוץ, ביצועים-כבדים ועמידה בדרישות, עם יתרונות הליבה לתעשיות בסיכון גבוה-:

4.1 1. רב-בטיחות פיצוץ סטנדרטית

תואם לתקנים גלובליים (GB 3836-2010, ATEX 2014/34/EU, IECEx) ומכסה גם מכרות פחם תת-קרקעיים (Exd I Mb) וגם אזורי נפץ בדרגה IIB מעל- (Exd IIB T4 Ga), מה שמבטיח גיוון במגזרים בעלי סיכון גבוה.

4.2 2. כבד-דחף ועמידות

מספק דחף של 500-12,500 N של דחף-פי 3-5 מאשר דחפים קטנים נגד פיצוץ-(לדוגמה, סדרת BYT1), מה שהופך אותו למתאים לבלמים/מצמדים כבדים במנוף מוקשים, מסועים גדולים או מנופי נמל.

עיצוב תחזוקה 4.3 3. אטום ונמוך-

המערכת ההידראולית הסגורה במלואה והמארז חסין הלהבות מונעים חדירת אבק, מים או גז, ומפחיתים את בלאי הרכיבים ותדירות התחזוקה.

בידוד Class F ואטמי FKM מבטיחים חיי שירות של יותר מ- 10,000 שעות עבודה או שווה ל-10,000 שעות עבודה בהפעלה רציפה-קריטיים עבור אתרי מכרות מרוחקים עם משאבי תחזוקה מוגבלים.

4.4 4. תגובה מהירה ויעילות אנרגטית

זמן בניית-דחף (התנעה עד מהלך מלא) קטן או שווה ל-0.8 שניות, מה שמאפשר שחרור בלמים מהיר עבור מכונות עם זמני מחזור קצרים (למשל, הרמה של מוקשים).

שסתום שחרור הלחץ חותך את עומס המנוע לאחר הגעה מלאה, ומפחית את צריכת החשמל ב-30-50% בהשוואה למערכות עומס קבוע-.

4.5 5. תאימות למערכות מדור קודם

אוגני הרכבה סטנדרטיים ומימדי מוט פלט תואמים-בלמים כבדים (לדוגמה, סדרת YWZ5, YWZ9) ולמצמדים, מה שהופך אותם לתחליף ישיר למדחפים מסדרת ED שאינם-מוגני פיצוץ- בחידוש מכונות בסיכון גבוה-.

5. יישומים אופייניים

סדרת BEd היא ייעודית-בנויה להפעלה בינונית-עד-כבדה בסביבות נפיצות:

מכרות פחם תת-קרקעיים: בלמים הנעה עבור מנופי מוקשים (הרמת עפרות), מסועי רצועות (הובלת פחם), וגזזות; מצמדי שליטה למגרסים תת-קרקעיים.

זיקוק פטרוכימי/נפט: הפעלת בלמי חירום עבור משאבות צנרת, מסועי חוות מיכלים ומדחסי גז; מצמדים מושבים לתועשי מגדל זיקוק.

מתקני אחסון גז ו-LNG: בלמים הפעלה לרכבי העברת טנקים קריוגניים ומנופי טעינה/פריקה של גז באזורי נפץ Class IIB.

כרייה ומטלורגיה: שליטה בלמים למסועים ומנופים לעיבוד מינרלים במכרות גופרית או מתכת עם אבק/גז דליק.
