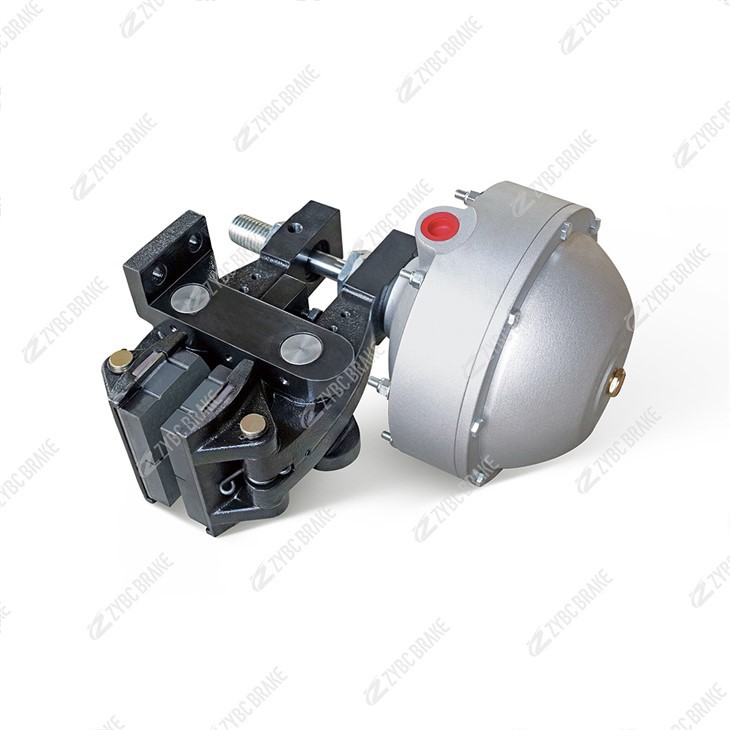

בלם דיסק פנאומטי מסדרת CQPL15-A

הבלם דיסק פנאומטי מסדרת CQPL15-Aהוא מכשיר בלימה מסוג-פתוח-מופעל-באופן רגיל, המיועד למערכות הנעה תעשייתיות עם מומנט נמוך-עד-בינוני. זה תואם באופן מלא את הJB/T10917-2008תקן עבור בלמי דיסק קליפר והוא מותאם לתרחישי חניה, האטה ובקרת מתח. עם מבנה קומפקטי, תגובה מהירה ותחזוקה קלה, הוא נמצא בשימוש נרחב בסביבות לא-נפיצות כמו נייר, דפוס, מתכות ותעשיות תיל וכבלים-במיוחד לבקרת מתח של מנגנוני סלילה/פירוק כמו קורי נייר, רצועות פלדה וסלילי כבלים.

מפרט טכני ליבה

פָּרָמֶטֶר	ערך סטנדרטי	הערות
סוג בלם	מהדק פנאומטי-על בלם דיסק (בדרך כלל-פתוח, אוויר-מופעל, קפיץ-משוחרר)	מנוגד לסדרת QPL; מסתמך על לחץ אוויר לבלימה, קפיץ לשחרור
קוטר דיסק ישים	180–280 מ"מ	מתאים למפרטי דיסק של ציוד תעשייתי קטן-עד-בינוני
מומנט בלימה מדורג	150–300 N·m	מתכוונן באמצעות לחץ אוויר (0.4-0.6 MPa); עומד בדרישות עומס נמוך-עד-בינוני
לחץ אוויר תפעולי	0.4–0.6 MPa	תואם למערכות אספקת אוויר תעשייתיות סטנדרטיות (חיבור לתחנת אוויר זמין)
צילינדר אוויר תואם	מיני-צילינדר משולב	מבטיח תגובה מהירה: זמן בלימה קטן או שווה ל-0.3 שניות, זמן שחרור פחות או שווה ל-0.2 שניות
חומר ריפוד חיכוך	חומר מרוכב ללא-אסבסט גבוה-	מקדם חיכוך גדול או שווה ל-0.36 (יציב לבקרת מתח); דהיית חום נמוכה (פחות או שווה ל-12% ב-200 מעלות); חיי שירות גדול או שווה ל-2500 שעות עבודה
מחלקת הגנה	IP54	עמיד בפני אבק ועמיד במים-; ניתן להתאמה ללחות בית המלאכה (פחות או שווה ל-90%)
תנאי עבודה	- טמפרטורת סביבה: -20 מעלות -+50 מעלות - מחזור עבודה: S3-60% (פעולה לסירוגין)- גובה: פחות או שווה ל-1000 מ'	אין גזים דליקים, נפיצים או מאכלים
מידות מבניות עיקריות (מ"מ)	רוחב קליפר: 160; מרווח חור הרכבה: 100; גובה כולל: 200	עיצוב קומפקטי עבור חללי התקנה צרים (למשל, ליד סלילים מתפתלים)
משקל (ללא דיסק)	~15 ק"ג	קל משקל להרכבה קלה על ציוד מדויק

תכונות מבניות ופונקציונליות מפתח

בדרך כלל-עיצוב פתוח-(מבדיל ליבה)בניגוד לסדרת ה-QPL-הסגורה בדרך כלל (בלימת קפיצים, שחרור אוויר), ה-CQPL15-A מאמצת"אוויר-מופעל בלימה + שחרור קפיץ"(סיכומים 1, 3, 4). כאשר מסופק אוויר דחוס (0.4–0.6 MPa), הוא מניע את הצילינדר המשולב כדי להדק את הדיסק לשליטה בבלימה/מתח; כאשר האוויר מנותק, קפיץ האיפוס מפריד באופן מיידי את הבטנות מהדיסק-וימנע בלימה לא מכוונת במהלך כשל באספקת חשמל/אוויר, שהיא קריטית עבור קווי ייצור רציפים (למשל, הדפסת נייר).

אופטימיזציה של בקרת מתחמצטיין בבקרת פיתול/פירוק מתח (סיכומים 1, 3). על ידי התאמת לחץ האוויר כדי לווסת את כוח ההידוק על הדיסק, הוא שומר על מתח קבוע לחומרים כמו קורי נייר, רצועות פלדה וכבלים-למניעת מתיחה, התקמטות או שבירה. מקדם החיכוך היציב (גדול מ-0.36 או שווה לו) מבטיח תפוקת מתח עקבית גם במחזורי התחלה-תכופים.

מהיר-החלפת קפיץ-בטנות עמוסותבטנות חיכוך משתמשים ב-aמבנה מותקן-כרטיס-קפיץ(סיכומים 1, 4). החלפה מחייבת רק פתיחת מהדק הבטנה (אין צורך בכלים לפירוק), הסרת הבטנה הישנה והצמדה חדשה-זמן כולל פחות מ- או שווה ל-5 דקות. זה מהיר יותר ב-60% מהבטנות בורגיות מסורתיות, ומצמצם את זמן ההשבתה של קווי הייצור.

קומפקטי ותחזוקה נמוך-

הקליפר וצילינדר האוויר משולבים ביחידה אחת, ומפחיתים את הנפח הכולל בכ-35% בהשוואה לבלמים מפוצלים-מהסוג-האידיאלי לציוד עם שטח מוגבל (למשל, מכונות פיתול חוטים קטנות).

תותבים בעלי סיכה עצמית- בצירי קליפר מונעים את הצורך במילוי שומן קבוע; הבטנות שאינן-אסבסט עמידות בשמן/אבק-, מורידות את עומס התחזוקה (מרווח תחזוקה ממוצע גדול או שווה ל-3 חודשים).

תאימות עם מערכות אוויר קיימותאין צורך במקורות כוח עצמאיים-ניתן לחבר-תחנות אוויר באתר (סיכומים 1, 3). זה מפחית את עלויות ההתקנה ומונע את הצורך במדחסי אוויר נוספים, מה שמקל על התאמה מחדש לקווי ייצור קיימים (למשל, שדרוג בלמי מתח ישנים של מכונות נייר).

עקרון עבודה (בלימת אוויר + שחרור קפיץ)

ה-CQPL15-A פועל על בסיס העברת כוח פנאומטי ואיפוס קפיץ, מיושר עם ההיגיון הבסיסי של בלמי דיסק פנאומטיים (סיכומים 5, 6):

הפעלת בלמים (בקרת בלימה/מתח)כאשר מערכת הבקרה מספקת אוויר דחוס (0.4–0.6 MPa) לצילינדר המשולב, מוט הבוכנה של הצילינדר נמשך כדי לדחוף את הלסת הנעה של הקליפר. זה מתגבר על כוח קפיץ האיפוס, ומניע את בטנות החיכוך להדק את הדיסק. עבור בקרת מתח (למשל, פירוק נייר), התאמת לחץ האוויר משנה את כוח ההידוק-לחץ גבוה יותר למתח גדול יותר, לחץ נמוך יותר למתח רך יותר-והבטחת הזנת חומר יציבה.

שחרור בלם (תפעול ציוד)כאשר הציוד צריך לפעול או שלא נדרשת עוד בקרת מתח, אספקת האוויר מנותקת. קפיץ האיפוס חוזר מיד, מושך את לסתות הקליפר זה מזה ומפריד את הבטנות מהדיסק. הדיסק יכול להסתובב בחופשיות, מה שמאפשר לציוד לפעול כרגיל. במקרה של כשל באספקת האוויר, הקפיץ משחרר אוטומטית את הבלם-ומונע השבתה של קו הייצור עקב הידוק לא מכוון.

שיתוף פעולה לפיזור חום (לשימוש-תדירותי גבוה)עבור תרחישים עם בלימה תכופה (למשל, התפתלות רצועת פלדה), ניתן לשייך אותו למערכת זרימת נוזל קירור אופציונלית (סיכום 2). החום- הנוצר בחיכוך מועבר לדיסק, ואז מתפזר באמצעות נוזל קירור שזורם דרך-תעלות מובנות-למניעת התקשות בטנה או אובדן מומנט שנגרם כתוצאה מהתחממות יתר.

יישומים טיפוסיים (מיושרים לתרחישים מסדרת CQPL)

בהתבסס על סיכומים 1, 3, 4, ה-CQPL15-A נמצא בשימוש נרחב בבקרת מתח מדויקת ותרחישי בלימת מומנט נמוך-עד בינוני:

תעשיית הנייר והדפוס

בקרת מתח רשת הנייר: מותקנת ביחידות ריפוף לאחור של מכונת הנייר כדי לשמור על מתח קבוע במהלך גלגול הנייר, מניעת שבירה של נייר או אטימות לא אחידה של הגלילים.

בקרת מתח הדפסת חדשות: מבטיחה מתח יציב של גלילי נייר חדשות במהלך ההדפסה, הימנעות מחוסר יישור או כתמי דיו הנגרמים על ידי תנודות מתח.

מטלורגיה ועיבוד פחים

בקרת פיתול רצועת פלדה/רצועת נחושת: משמשת במנגנוני פיתול של מפעל גלגול קר כדי לשמור על רצועות פלדה מתוחות ללא מתיחה, מה שמבטיח הזנה עקבית לציוד העיבוד.

בלימת מתח של רדיד אלומיניום: מונע קמטים במהלך סלילה של רדיד אלומיניום, שומר על שטוחות המוצרים המוגמרים.

תעשיית חוטים וכבלים

בקרת מתח פיתול כבלים: שומר על מתח יציב במהלך שחול הכבלים, הימנעות בקוטר חוט לא אחיד שנגרם על ידי מתח יתר.

בקרת מתח שרטוט חוטים: מבטיחה מתח אחיד לחוטי מתכת במהלך השרטוט, ומפחיתה את שיעורי השבירה.

מכונות תעשייתיות כלליות

מסועים קטנים (למשל, פסי ייצור של רכיבים אלקטרוניים): מספק בלימת חניה עם שחרור מהיר, התאמה למחזורי התחלה-תדירות גבוהה.

כננות מיניאטוריות לעומסים קלים (פחות או שווה ל-3 טון): עיצוב קומפקטי משתלב בחללי התקנה צרים, מבטיח עצירה בטוחה ופעולה חלקה.

הַתקָנָה

נקודות מפתח להתקנה

יישור דיסק: ודא שהדיסק קואקסיאלי עם המחוגה (הרחקה רדיאלית קטנה או שווה ל-0.1 מ"מ); חוסר יישור יגרום לבלאי לא אחיד של הבטנה ולמתח לא יציב. עובי הדיסק צריך להיות 6-10 מ"מ (תואם לטווח הידוק הקליפר).

הרכבת צילינדר: התקן את הבלם בצורה אופקית (לפי סימני היצרן), כאשר כניסת האוויר פונה כלפי מעלה כדי למנוע הצטברות לחות בצילינדר. משטח ההרכבה חייב להיות שטוח (שגיאת שטוחות פחות או שווה ל-0.3 מ"מ/מ"ר) כדי למנוע חסימת קליפר.

תצורת מעגל אוויר: חבר את אספקת האוויר באמצעות איחידת -רגולטור-מסנן (FRL).(סיכום 2, 5) כדי להסיר לחות/זיהומים ולשימון הגליל. התקן מד לחץ כדי לנטר לחץ בזמן אמת (לשמור על 0.4–0.6 MPa); הוסף שסתום פליטה מהיר- ליד הצילינדר כדי להאיץ את השחרור.
