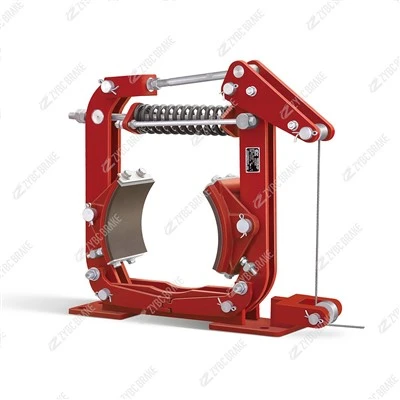

בלמי תוף עם הפעלה רגלית מסדרת TWZ(B).



1. סקירת סדרה ופונקציית ליבה

סדרת TWZ(B) (T=רגל, W=תוף, Z=בסיסי, B=הידראולי- בסיוע) מיועדת עבורבקרת בלימה ידנית, כאשר שתי הגרסאות עונות על דרישות כוח שונות:

TWZ (בסיסי): מסתמך אך ורק על הצמדה מכנית (דוושה + מנופים) כדי להעביר כוח כף הרגל לנעלי הבלמים. אידיאלי עבור יישומים- קלים (0.5-5 טון) שבהם מספיק מומנט בלימה נמוך.

TWZ(B) (בסיוע הידראולי-): משלב צילינדר הידראולי קטן להגברת כוח הדוושה, הפחתת מאמץ המפעיל תוך הגדלת המומנט. מתאים למשימות-בינוניות (3-10 טון) הדורשות כוח בלימה גבוה יותר.

פונקציות הליבה המשותפות שלהם כוללות:

מפעיל-עצירה מבוקרת: מאפשר האטה חלקה והדרגתית או עצירות חירום באמצעות לחץ ברגל, קריטי למיקום עומסים קטנים או ניווט במקומות צרים.

החזקת עומס סטטי: אבטחת מכונות/עומסים כאשר הדוושה נעולה (באמצעות תפס מכני), ומבטלת את הצורך בקלט רציף של המפעיל.

בלימת גיבוי: משמש כגיבוי ידני אמין למערכות אוטומטיות, המבטיח בטיחות בהפסקת חשמל או תקלות בלמים ראשיים.

2. עקרון עבודה

שתי הגרסאות פועלות בהפעלה ידנית אך נבדלות זו מזו בהעברת הכוח, תוך התאמה לדרישות העומס:

2.1 TWZ (הפעלה מכנית בסיסית)

שחרור בלם: כאשר הדוושה אינה לחוץ, קפיצי החזרה מחזירים את נעלי הבלמים, ויוצרים מרווח של 0.3-0.5 מ"מ בין הנעליים לתוף המסתובב. התוף (מחובר לפיר המכונות) מסתובב בחופשיות.

שילוב בלמים: לחיצה על הדוושה מושכת קישור מנוף מכני, שדוחף את נעלי הבלמים אל התוף. מומנט הבלימה עומד ביחס ישר לכוח הדוושה (30-80 N), מה שהופך אותו לפשוט אך דורש יותר מאמץ של המפעיל עבור עומסים כבדים יותר.

אחזקת עומס: תפס דוושה נועל את ההצמדה במצב "נעליים מחוברות", שומר על מומנט כדי להחזיק את העומס באופן סטטי.

2.2 TWZ(B) (הפעלה הידראולית-בסיוע)

שחרור בלם: זהה לגרסת ה-TWZ-החזרת קפיצי נעליים כשהדוושה לא פועלת.

שילוב בלמים: לחיצה על הדוושה תחילה מפעילה משאבה הידראולית קטנה (משולבת במכלול הדוושה). המשאבה מייצרת לחץ נמוך-עד-בינוני (5-12 MPa), המניע צילינדר הידראולי המותקן על הבלם. הצילינדר מגביר את הכוח לדחוף את הנעליים אל התוף, ומפחית את כוח הדוושה הנדרש ב-40-60% בהשוואה ל-TWZ הבסיסי.

אחזקת עומס: מערכת נעילה כפולה- (תפס דוושה + שסתום סימון הידראולי) שומרת על מצב לחץ/צילינדר, ומבטיחה החזקת עומס מאובטחת גם אם הדוושה משוחררת מעט.

3. מבנה ליבה ורכיבי מפתח

ה-TWZ וה-TWZ(B) חולקים עיצוב מודולרי ומחוספס עם רכיבים-ספציפיים מסוגים שונים להעברת כוח:

3.1 רכיבים משותפים

דוושת רגל והצמדה: דוושת פלדה-כבדה עם רפידת גומי ללא החלקה{{1}, המחוברת למערכת מנוף-בציפוי אבץ לעמידות בפני קורוזיה ועמידות.

מכלול בלימת תוף:

נעלי בלם: נעלי קשתי כפולות עשויות מברזל רקיע QT400 (TWZ) או QT500 (TWZ(B)) לחוזק.

חיכוך בטנות: בטנות מרוכבות על בסיס-שרף (μ גדול מ-0.40 או שווה ל-0.40) עם עמידות בחום של עד 300 מעלות, מרותקות לנעליים להחלפה קלה.

תאימות תופים: מיועד לתופים בקוטר 150-400 מ"מ (חומר: 45# פלדה/ברזל יצוק), עם סוגרים מתכווננים כדי להתאים לוריאציות של יישור.

מנגנון החזרה ונעילה:

חזרה ספרינגס: קפיצי פלדה-במתח גבוה שמאפסים את הדוושה והנעליים כאשר הלחץ משתחרר.

תפס דוושה מכני: ידית או סיכה המאבטחים את הדוושה במצב לחוץ לאחיזה סטטית.

3.2 TWZ(B)-רכיבים הידראוליים ספציפיים

מיני משאבה וצילינדר הידראולית: משאבת בוכנה (רכוב על דוושה) וצילינדר הידראולי-יחיד (מותקן-בלם) המגביר כוח ללא הידראוליקה מורכבת.

צינורות-לחץ נמוך ושסתום סימון: צינורות גומי מחוזקים (מדורגים ל-15 MPa) ושסתום סימון למניעת אובדן לחץ במהלך החזקת עומס, מה שמבטיח אמינות.

4. תכונות ויתרונות מרכזיים

סדרת TWZ(B) בולטת בפשטות, בכושר הסתגלות ובעיצוב הממוקד במשתמש-:

4.1 1. גמישות כפולה-

בחירה בין TWZ (מכני) ל-TWZ(B) (בסיוע הידראולי-) מאפשרת התאמת הבלם לדרישות העומס-הימנעות מהנדסת יתר (למשימות קלות) או עייפות מפעיל (למשימות בינוניות).

4.2 2. פשוט ונמוך-תחזוקה

אין אלקטרוניקה מורכבת או הידראוליקה-בלחץ גבוה (אפילו עבור TWZ(B)), מה שמפחית את נקודות הכשל.

ביטנות חיכוך ניתנות להחלפה תוך פחות או שווה ל-20 דקות עם כלים בסיסיים, והמערכת ההידראולית של ה-TWZ(B) דורשת רק בדיקות שמן מדי פעם (שמן הידראולי מינרלי).

4.3 3. אינטואיטיבי ועייפות-צמצום הפעולה

הסיוע ההידראולי של ה-TWZ(B) חותך את כוח הדוושה ל-20-50 N, מה שהופך אותו לנוח לשימוש ממושך (למשל, מפעילי עגלות מחסנים).

תגובת כוח ליניארית (שתי הגרסאות) מאפשרת שליטה מדויקת, הימנעות מנדנוד של עומס או טלטלות מכונות במהלך עצירות.

4.4 4. קשיח לסביבות תעשייתיות

כל רכיבי המתכת (דוושה, הצמדה, מסגרת בלמים) מצופים בשרף אפוקסי (עובי 60-80 מיקרומטר) להגנה על IP54, עמידות בפני אבק, לחות וקורוזיה קלה.

מחברים עמידים ל-רעידות (אומי נעילה, מנקי קפיצים) מונעים התרופפות רכיבים בציוד-עם רטט גבוה (למשל, כננות קטנות).

5. יישומים אופייניים

הסדרה מתאימה את עצמה למכונות ידניות קלות-עד-בינוניות בתעשיות:

גִרְסָה אַחֶרֶת	יישומים
TWZ	כננות קטנות לסדנאות (פחות מ-3 טון או שווה ל-3 טון), עגלות חומר נדחפות-ידניות, מנופי זרוע זעירים (0.5-2 טון), הנעות למכונות טקסטיל.
TWZ(B)	עגלות חומרים-בינוניים (3–8 טון), מנופי גב קטנים (2–5 טון), משאיות גרר תעשייתיות במהירות-נמוכות, מיני-כננות לאתר בנייה (5–10 טון).

6. מפרטים טכניים (TWZ לעומת TWZ(B))

פָּרָמֶטֶר	TWZ (בסיסי)	TWZ(B) (בסיוע הידראולי-)
סוג בלם	בלם תוף מכני- המופעל ברגל	בלם תוף בסיוע-רגל הידראולי-
קוטר תוף תואם	150–300 מ"מ	200–400 מ"מ
מומנט בלימה מדורג	80–500 N·m	300–1,500 N·m
שיטת הפעלה	קישור מנוף מכני	הגברה מכנית + הידראולית
כוח דוושה נדרש	30–80 N	20–50 N
מערכת הידראולית (TWZ(B))	- לחץ עבודה: 5-12 MPa; נוזל: שמן מינרלי (ISO VG 46)	-
חומר ריפוד חיכוך	קומפוזיט מבוסס שרף-	מרוכב מתכתי-למחצה-שרף
חיי שירות בטנה	גדול או שווה ל-6,000 שעות	גדול או שווה ל-7,000 שעות
טמפרטורת הפעלה	-10 מעלות עד 60 מעלות	-20 מעלות עד 70 מעלות
מחלקת הגנה	IP54	IP54
זמן תגובה (מעורבות מלאה)	פחות או שווה ל-1.5 שניות	פחות או שווה ל-1.2 שניות
סוג הרכבה	תושבת-מותקן	אוגן/תושבת-מותקנים
משקל (ברקס + דוושה)	8-20 ק"ג	15-35 ק"ג

סדרת TWZ(B) מאזנת בין פשטות לביצועים, ומציעה פתרון בלימה ידנית-חסכונית המותאמת לצרכים תעשייתיים קלים-ל-צרכים תעשייתיים קלים- שבהם בקרת המפעיל ותחזוקה מועטה הם קריטיים לא פחות מהבטיחות.
