בלם תוף הידראולי המופעל ברגל מסדרת TYW באיכות גבוהה

1. סקירת סדרה ופונקציית ליבה

סדרת TYW (T=רגל, Y=הידראולית, W=תוף) מתוכננת בתורבלם בטיחות ידניכדי לספק למפעיל-שליטה יזומה על תנועת המכונות. פונקציות הליבה שלו כוללות:

מפעיל-בלימה מבוקרת: מאפשר האטה מדויקת, הדרגתית או עצירה מיידית של ציוד באמצעות כניסת דוושת רגל-הקריטית לתמרון במקומות צרים (למשל, מלגזות מחסנים) או מיקום עומסים (למשל, מנופים קטנים).

החזקת עומס סטטי: אבטחת עומסים במקומם כאשר הדוושה לחוץ לחלוטין, אפילו במהלך הפסקות ממושכות (למשל, החזקת כננת-עומס תלוי באמצע-אוויר).

בלימה ידנית לשעת חירום: משמשת כמערכת בלימת גיבוי במקרה של כשל מערכת ראשונית, ומבטיחה את בטיחות המפעיל בתרחישי סיכון גבוהים-.

הסדרה מכסה קוטרי תוף בין 150-400 מ"מ ופלטי מומנט מ-100-2,000 ננומטר, והסדרה מותאמת ליישומי עומס בינוני- (1-10 טון) הדורשים שליטה אנושית ישירה.

2. עקרון עבודה

סדרת TYW פועלת על אעקרון הגברה הידראולית, שבו כוח רגל ידני מומר ללחץ הידראולי מוגבר כדי להפעיל בלימה. מחזור העבודה שלו כולל שלושה מצבי מפתח:

2.1 1. שחרור בלם (פעולה רגילה)

כאשר המפעיל אינו לוחץ על דוושת הרגל, המערכת ההידראולית של הבלם נמצאת במצב רגוע. קפיצי החזרה פנימיים מחזירים את נעלי הבלמים, ויוצרים מרווח (0.3-0.5 מ"מ) בין הנעליים לתוף המסתובב.

התוף (המחובר לציר ההינע של המכונות) מסתובב בחופשיות, ומאפשר לציוד לנוע (למשל, מלגזה נוסעת, הרמת כננת).

2.2 2. שילוב בלמים (עצירה/החזקה מבוקרת)

עצירה מבוקרת: כאשר המפעיל לוחץ על דוושת הרגל, הצמדה מכנית מניעה משאבה הידראולית קטנה (משולבת במכלול הדוושה). משאבה זו מייצרת לחץ הידראולי (5-15 MPa) המועבר באמצעות צינורות לצילינדר ההידראולי של הבלם.

הגליל בלחץ נמשך, דוחף את נעלי הבלמים אל התוף המסתובב. החיכוך בין בטנות הנעליים לתוף יוצר מומנט בלימה, כאשר הכוח פרופורציונלי ללחץ הדוושה-מאפשר האטה חלקה ומתכווננת.

אחזקה סטטית: לאבטחת עומס ממושכת (למשל, חניית מלגזה או החזקת מטען כננת), המפעיל לוחץ במלואו על הדוושה ומפעיל מנגנון נעילה (למשל, תפס דוושה). זה שומר על לחץ הידראולי, שומר על הנעליים מחוברות לתוף ללא כוח רגל מתמשך.

2.3 3. בלימת חירום

במקרה של תנועה בלתי צפויה או סכנה, המפעיל יכול לדרוך על הדוושה ללחץ מרבי. זה מייצר באופן מיידי לחץ הידראולי שיא, ומניע את הנעליים כנגד התוף במלוא הכוח (מומנט מדורג) כדי לעצור את המכונות במהירות (פחות או שווה ל-1.5 שניות תחת עומס מדורג).

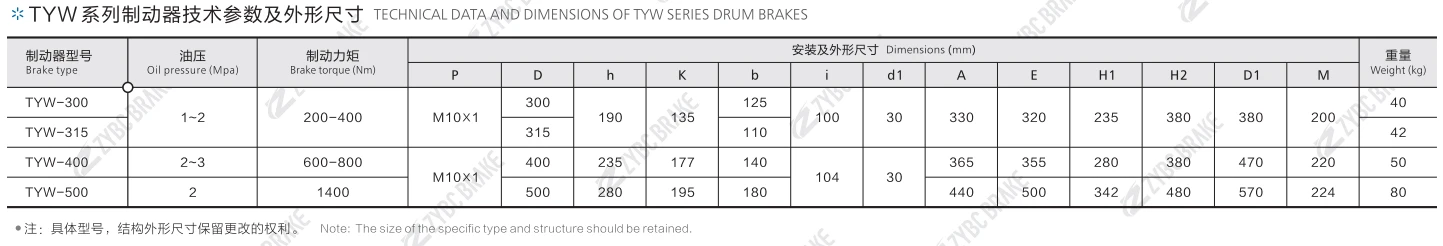

3. מבנה ליבה ורכיבי מפתח

סדרת TYW כוללת עיצוב מוקשח,-מתרכז במשתמש עם ארבע תת-מערכות קריטיות:

3.1 1. רגל-יחידת הפעלה הידראולית של דוושה

דוושת רגל והצמדה: דוושת פלדה כבדה- המחוברת למערכת מנוף, המיועדת לתפעול נוח (תנועת דוושה: 50-100 מ"מ) ועמידות בשימוש חוזר.

משאבה הידראולית משולבת: משאבת בוכנה קטנה (מורכבת ליד הדוושה) הממירה כוח דוושה מכני ללחץ הידראולי. הוא כולל שסתום סימון לשמירה על לחץ כאשר הדוושה נעולה.

צינורות הידראוליים וצילינדר: צינורות-לחץ גבוה (מדורגים ל-20 MPa) מחברים את המשאבה לצילינדר הידראולי המותקן על מכלול הבלמים. הבוכנה של הצילינדר ממירה לחץ הידראולי לכוח ליניארי כדי להפעיל את נעלי הבלמים.

3.2 2. מכלול בלימת תוף

נעלי בלם: נעלי פלדה כפולות קשתיות (פלדת פחמן בעוצמה-גבוהה) המעוצבות בהתאם לקוטרי התוף (150-400 מ"מ). הם מחוזקים כדי לעמוד בכוחות חיכוך גבוהים ולמנוע עיוות.

חיכוך בטנות: בטנות מרוכבות חצי-מתכתיות או שרף-(μ גדול מ-0.40 או שווה ל-0.40) עם עמידות בחום של עד 350 מעלות. הבטנות מרותקות לנעליים להחלפה קלה וחיי בלאי ארוכים (יותר או שווה ל-6,000 שעות עבודה).

תאימות תופים: מיועד לתופים תעשייתיים סטנדרטיים (חומר: פלדה #45 או ברזל יצוק) בעובי 10-20 מ"מ, מה שמבטיח תאימות רחבה למערכות הנעה של מכונות.

3.3 3. מנגנון החזרה ונעילה

חזרה ספרינגס: קפיצי פלדה-במתח גבוה שמחזירים את נעלי הבלמים ואת הדוושה כאשר הלחץ משתחרר, ומחזירים את המערכת למצב "הבלימה כבויה".

נעילת דוושה: תפס מכני (מנוף או סיכה) המאבטח את הדוושה במצב לחוץ, שומר על לחץ הידראולי להחזקת עומס סטטי ללא כניסת מפעיל.

3.4 4. רכיבי הגנה והרכבה

ציפוי נגד-קורוזיה: הדוושה, מסגרת הבלמים והצילינדר ההידראולי מצופים בשרף אפוקסי (עובי גדול מ-80 מיקרומטר או שווה ל-80 מיקרומטר) או מגולוונים לעמידה בפני חלודה, אבק ולחות-מתאימים לשימוש חיצוני (אתרי בנייה) או פנימי (מחסנים).

תושבות-עמידות בפני רעידות: תותבי גומי או בולמי זעזועים על מכלול הדוושה והבלמים מפחיתים את העברת הרטט, משפרים את נוחות המפעיל ואת אורך חיי הרכיב.

4. תכונות ויתרונות מרכזיים

סדרת TYW מתאפיינת בשליטה ידנית ובביצועים חזקים, עם יתרונות הליבה הבאים:

4.1 1. בקרת מפעיל אינטואיטיבית

הפעלת-דוושת רגל מאפשרת למפעילים לשנות את כוח הבלימה בדיוק-הקריטי למשימות כמו מיקום מטענים או ניווט במקומות צרים (למשל, מלגזות במחסנים). תגובת הלחץ הפרופורציונלית מבטיחה עצירה חלקה וללא תנועות-.

4.2 2. הגברה של כוח הידראולי

המשאבה המשולבת מגבירה את כוח כף הרגל פי 5-10, ומאפשרת למפעילים ליצור מומנט בלימה גבוה (עד 2,000 N·m) במאמץ פיזי מינימלי-והפחתת עייפות המפעיל במהלך שימוש ממושך.

4.3 3. גיבוי מכני אמין

בניגוד לבלמים אוטומטיים לחלוטין, סדרת TYW מסתמכת על קלט ידני ולחץ הידראולי, מה שהופך אותה לגיבוי מהימן במקרה של תקלות במערכת חשמלית או פנאומטית-המשפרת את הבטיחות בפעולות קריטיות.

4.4 4. עמיד ונמוך-תחזוקה

רכיבי פלדה-כבדים וקווים הידראוליים בלחץ-גבוהים עומדים בטיפול גס ובסביבות קשות (למשל, אבק בנייה, גשם).

ריפודי חיכוך ניתנים להחלפה בקלות, ונוזל הידראולי (שמן מינרלי) דורש רק בדיקות תקופתיות-למזעור זמן השבתה בתחזוקה.

4.5 5. אפשרויות הרכבה מגוונות

זמין עם תושבות אוגן או תושבת, הבלם מתאים למכונות מגוונות (מנופים, כננות, מלגזות) ללא שינויים נרחבים. ניתן למקם את מכלול הדוושה מרחוק (באמצעות צינורות הידראוליים מורחבים) לגישה ארגונומית למפעיל.

5. יישומים אופייניים

סדרת TYW נמצאת בשימוש נרחב במכונות המופעלות באופן ידני או-חצי אוטומטיות, כולל:

מנופים ומנוף קטנים: מנופי זרוע, מנופים לסדנאות ומנופי גג ניידים-למיקום מדויק של עומס ועצירת חירום.

מלגזות ועגלות חומרים: מלגזות תעשייתיות, טרקטורים גוררים ועגלות-כבדות-לחנייה, בקרת ירידה ואבטחת עומסים.

כננות ושולפים: כננות ידניות או חצי-חשמליות (בינוי, ימיות או-כביש)-להורדה והחזקה מבוקרת של מטענים.

ציוד בנייה: מחפרים קטנים,-מעמיסים להיגוי ומערבלי בטון-לתמרון בטוח באתרי עבודה.
