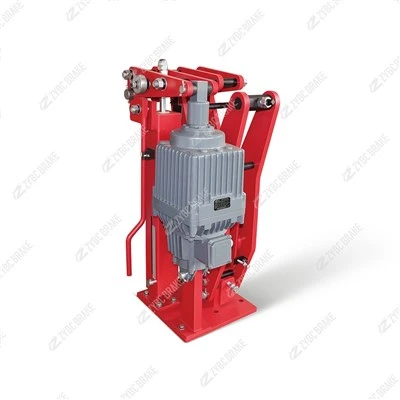

YPZ2-630×30II/E121-L-MSK1 בלם דיסק אלקטרו הידראולי - עקרון עבודה ויישומים

YPZ2-630×30II/E121-L-MSK1 הוא בלם כבד-עמיד בכשל המיועד למכונות בקנה מידה גדול, בהסתמך עלקפיץ-בלימה + שחרור אלקטרו- הידראוליעם סנכרון כפול-בקליפר כדי לספק מומנט- גבוה במיוחד והגנה אמינה. להלן עיקרון העבודה המפורט והיישומים האופייניים שלו:

1. עקרון עבודה

הוא דבק בתכנון כשל-בטוח-תעדוף בלימה אוטומטית בתקלות תוך מתן אפשרות לשחרור חלק לפעולה רגילה, עם שלושה מצבי ליבה:

1.1 שילוב בלמים (מצב בטיחות ברירת מחדל)

כאשר המכונות נייחים, כבויים או במצב חירום, קפיצי דיסק 60Si2MnA במתח גבוה (שני סטים, אחד לכל קליפר) מתרחבים החוצה.

כוח הקפיץ הכולל (600-800 קילו-ניטר) דוחף את רפידות הקרמיקה הדו-צדדיות-הדו-צדדיות של הקליפרים הכפולים{{3} כדי להיצמד באופן סימטרי כנגד דיסק פלדה מסגסוגת 42CrMo בעובי 30 מ"מ בקוטר 630 מ"מ.

נוצר חיכוך בין הרפידות לדיסקמומנט בלימה נומינלי של 1200–1800 קילו-נומטר, עצירת הציר המסתובב או החזקת-עומסים כבדים נוספים בחוזקה ללא תזוזה.

1.2 שחרור בלמים (מצב פעולה)

כשהמכונות צריכים לפעול, הדחף האלקטרו-הידראולי המותאם E121 (מנוע 7.5 קילוואט) מופעל, וממיר אנרגיה חשמלית ללחץ הידראולי של 20-28 MPa.

הדחף הליניארי 1210 N של המדחף מתגבר על כוח קפיץ הדיסק, ומנגנון הצמדה סינכרוני מחזיר את שני הבוכנות והרפידות של הקליפרים בו זמנית. נוצר מרווח מדויק של 0.5-1.2 מ"מ בין רפידות לדיסק.

הדיסק מסתובב בחופשיות עם פיר המכונות, מה שמאפשר פעולה רגילה (למשל, הנפת מנוף, תנועת מסוע) ללא חיכוך גרר.

1.3 תגובת חירום (מצב תקלה)

באובדן חשמל, דליפה הידראולית או כיבוי חירום, הלחץ של הדחף E121 מתפוגג באופן מיידי.

קפיצי הדיסק מתאוששים פנימהפחות או שווה ל-0.2 שניות, הפעלת שני המחוגים כדי-להדק מחדש את הדיסק באופן סינכרוני- תוך הפעלת מומנט בלימה מלא כדי לעצור את המכונות באופן מיידי ולמנוע תאונות קטסטרופליות.

תמיכת עיצוב מפתח לעקרון העבודה

מכוון שחיקה אוטומטי: מפצה על בלאי רפידות (עד 20 מ"מ) לכל קליפר, שומר על מרווח עקבי ותפוקת מומנט יציבה.

סנכרון כפול-Caliper: הידוק סימטרי מבטיח חלוקת כוח מאוזנת, הימנעות מעיוות דיסק והארכת חיי שירות דיסק.

יציבות תרמית גבוהה: שטח משטח דיסק גדול ורפידות עמידות בחום-700 מעלות מונעות דהייה תרמית במהלך בלימה-תדר גבוהה.

2. יישומים אופייניים

מיועד ל1000–3000 טון מכונות כבדות-בסביבות תעשייתיות קיצוניות, היישומים שלה מתמקדים בתרחישים קריטיים-בטיחותיים הדורשים מומנט גבוה, יציבות ויכולת הסתגלות קשה-לסביבה:

2.1 תעשיית הכרייה

מנופי מכרות גדולים: מנופי עפרות תת-קרקעיים/מעל-לקרקע (קיבולת עומס של 100-150 טון) - מספקות בלימת חירום והחזקה של עומס סטטי במהלך הפסקות חשמל, עמידה בסביבות מכרות מאובקות ולחות (הגנה IP67).

מסועים נטויים במיוחד-: מסועי פחם, עפרות ברזל או אבן גיר (רוחב פס גדול מ-1600 מ"מ או שווה ל-1600 מ"מ, שיפוע קטן מ-35 מעלות או שווה ל-35 מעלות) - עוצרים במהירות במהלך סתימות כדי למנוע קריעת חגורה או שפיכת חומר.

2.2 מכונות נמל

שלח-ל-מנופי חוף (STS).: מטפל בעומסי מיכל של 120-180 טון - מבטיח בלימה יציבה במהלך מיקום ואחיזה אטומה לרוח בעת חנייה, עמיד בפני התזת מלח חופי באמצעות ציפוי- נגד קורוזיה.

מחסנים גדולים-מגבשים: ציוד לטיפול בחומרים בתפזורת בנמלים/מחצבות - מסתגל למחזורי עצירה-תדירות גבוהה- ואבק כבד, ושומר על ביצועים אמינים.

2.3 תעשייה מתכות

כוננים ראשיים של מפעל פלדה: פירים ראשיים של מפעל גלגול חם ומכוניות העברת מצקת גדולות - עומדות בטמפרטורות סביבה של עד 130 מעלות, מה שמבטיח מיקום מדויק של מצקות פלדה מותכת.

ציוד להתכת מתכת ברזל לא{{0}: מגרסות עפרות גדולות וכבשנים סיבוביים - עמידים בפני אבק תעשייתי וטמפרטורות גבוהות תוך מתן מומנט בלימה עקבי.

2.4 מסועים וכננות כבדים-

מסועי תחנת כוח/מחצבה: מסועי חומר בתפזורת (פחם, עפרות) עם עומס גדול מ- או שווה ל-800 טון - עוצרים בצורה חלקה כדי למנוע נזק לציוד כתוצאה מפגיעה אינרציאלית.

כננות כבדות: כננות חשמליות 100–150 טון באתרי בנייה/פלטפורמות ימיות - מספקות החזקת מטען אמינה במהלך הרמה ועצירת חירום כדי למנוע החלקת מטען.

מאפייני ליבה של יישום

קיבולת עומס: מסתגלת למכונות 级 של 1000-3000 טון, התואמת לדרישות-מומנט גבוהות של ציוד תעשייתי-בקנה מידה גדול.

התאמה סביבתית: פועל ב-35 מעלות עד 130 מעלות, עמיד בפני אבק כבד, לחות (פחות או שווה ל-95%), תרסיס מלח ורטט חזק (פחות או שווה ל-5 גרם).

מחזור עבודה: עומד ב-S3-80% ממחזורי בלימה בתדר גבוה, מתאים לזרימות עבודה תעשייתיות מתמשכות 24/7.
